DMBR双膜内循环生物反应器

定型的成套设备适用于中、小规模低浓度有机废水处理：

* 建制乡镇、村屯生活污水处理

* 度假村、风景旅游景区生活污水处理

* 综合性医院污水处理、乡镇卫生院污水处理

* 垃圾渗滤液处理

* 其他废水的处理

城市市政污水、工业园区污水及其他处理量大于定型设备参数时，可以采用模块组合，或根据实际情况进行设计。


* 地域分散，场地有限>要求占地少

* 运营管理力量较薄弱，专业人才不足>要求自动化程度高、管理简单

* 排放标准严，多数要求回用> 要求效率高，达到深度处理效果（最新版本：展会展板）

* 污泥处理困难 > 要求剩余污泥产量少

* 运营管理资金有限 > 要求电耗低、运行费用省

单一的膜——生物反应器处理技术利用膜分离技术与生物处理技术相结合，具有占地面积小、处理效率高、出水水质稳定等优点，用于中、小规模的低浓度有机废水处理，出水可达到一级A标；但是单一的膜——生物反应器除了需要维持生物处理所需要的充氧曝气量外，还需要对膜进行连续空气冲洗，总曝气量同常规的生物脱氮除鳞工艺相比，大约增加50%，其具有较高的能耗；同时污泥浓度较大，跨膜压差较高，膜的通量、工作周期和使用寿命受到影响，增加了膜投资和维护成本；剩余污泥产量相对较大，增加了污泥处理的难度。这些缺陷严重阻碍了膜—生物反应器技术在中、小规模低浓度有机废水处理领域的广泛应用。

生物膜法，利用栖附在反应池填料上的生物膜和充分供应的氧气，通过生物氧化作用，将废水中的有机物和氨氮氧化分解，达到净化目的。生物膜法的优点，剩余污泥少，一般在150-350mg/L，仅有单一的膜—生物反应器悬浮污泥浓度的5-10%。

间歇曝气法采用间隙曝气在一个反应器内形成兼氧环境，有利于微生物同步脱氮除磷，同时节省能耗，广泛用于SBR、CASS、CAST等工艺。

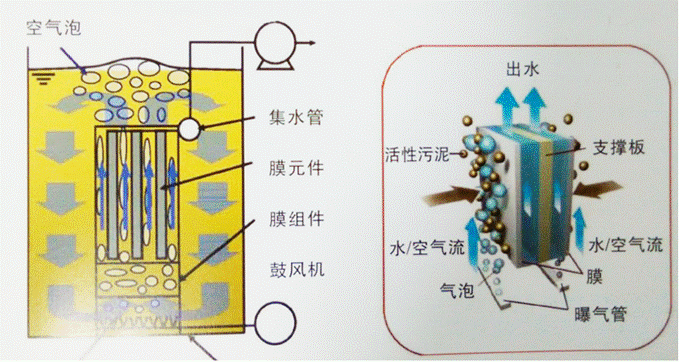

我司开发的双膜内循环生物反应器，将膜—生物反应器技术、生物膜技术、间歇曝气法有机地结合在一起、利用特定的气水内循环结构，在反应器内形成兼氧环境，以利于微生物同步脱氮除磷，并且具有减少反应池容积、节省占地面积、减少剩余污泥、降低能耗等优点。

与常规MBR生物反应器相比，DMBR双膜内循环反应器具有以下优势：

* 曝气量减少50%；

* 兼氧反应与生物膜技术相结合，生物更加丰富，剩余污泥大幅度减少，有机污泥近零排放；

* 反应器内悬浮污泥浓度低，跨膜压差降低，膜通量大幅度减少，工作周期和使用寿命长；

* 同步脱氮除磷，效率高，反应池容积小； * 采用触摸屏和可编程控制器自动控制，具有远程控制功能，利于运行管理和监控。

生活污水处理后达到GB18918-2002一级A标准

项目	CODcr （mg/L）	悬浮物（mg/L）	NH₃-N (mg/L)	T-N (mg/L)	T-P (mg/L)
生活污水（进水）	100-400 (平均250)	60-200 （平均130）	≤30	≤30	≤2
GB18918-2002 一级A标准	50	10	5	15	0.5
去除率	＞85%	＞95%	＞90%	＞60%	＞84.5%

医院污水处理后出水达到《医疗机构污染物排放标准》（GB18466-2005)排放标准

项目	CODcr （mg/L）	悬浮物（mg/L）	NH₃-N (mg/L)	动植物油 (mg/L)	大肠杆菌 (MPN/L)
医院污水（进水）	≤60	≤250	≤40	≤50	10000
GB18466-2005 （出水）	60	20	15	5	5
去除率	＞90%	＞92%	＞60%	＞90%	＞95%

1、 DMBR-F-XG/XF型（矩形）

规格型号	处理水量（m³/d）	外形尺寸（m）长X宽X高	反应池有效容积（m³）	占地面积（m²）	运行功率（KW）	设计基础荷载（KN/m²）
DMBR-F25-XG/XF	25	4×2.0×2.6	10	8	1.50	40
DMBR-F50-XG/XF	50	7×2.0×3.2	22	21	2.20	50
DMBR-F100-XG/XF	100	9×2.0×3.2	37.5	27	3.00	50
DMBR-F150-XG/XF	150	8×2.8×3.5	50	35	4.00	50
DMBR-F300-XG/XF	300	10×2.8×3.5	85	43	5.50	60
DMBR-F350-XG/XF	350	12×2.8×3.5	92.4	46	5.80	60
DMBR-F400-XG/XF	400	14×2.8×3.5	100	52	6.00	60
DMBR-F500-XG/XF	500	15×2.8×3.5	110	55	6.50	60
DMBR-F800-XG/XF	800	2×（14×2.8×3.5）	200	60	11.00	60
DMBR-F1000-XG/XF	1000	3×(15×2.8×3.5)	220	220	13.00	60
DMBR-F1500-XG/XF	1500	3×(15×2.8×3.5)	330	300	19.50	60
DMBRF2000-XG/XF	2000	4×(15×2.8×3.5	727	320	26	60
DMBR-F2500-XG/XF	2500	5×(15×2.8×3.5)	900	234	32.5	60
DMBR-F3000-XG/XF	3000	6×(15×2.8×3.5)	900	234	39．0	60

注：单座污水处理量>500m³/d，可以采用模块组合，或根据实际情况进行设计。

2、DMBR-Y-XG/XF型(圆型)

规格型号	处理水量（m³/d）	外形尺寸（m）直径Φ×长	总体有效容积（m³）	占地面积（m²）	运行功率（KW）	设计基础荷载（KN/m²）
DMBR-Y25-XG/XF	25	Φ3×4	15	18	2.20	40
DMBR-Y50-XG/XF	50	Φ3×6	24	28	2.00	40
DMBR-Y100-XG/XF	100	Φ3×9	42	40	3.00	40
DMBR-Y120-XG/XF	120	Φ3×10	48	44	3.50	40
DMBR-Y150-XG/XF	150	Φ3×12	60	52	4.00	40
DMBR-Y200-XG/XF	200	Φ3×13	66	56	4.50	40
DMBR-Y250-XG/XF	250	Φ3×14	72	66	5.00	40
DMBR-Y300-XG/XF	300	Φ3×15	78	64	5.50	40

注：单座污水处理量>700m³/d，可以采用模块组合，或根据实际情况进行设计。

3、DMBR-Z-XG/XF型(一体化圆型，含调节池)

规格型号	处理水量（m³/d）	外形尺寸（m）直径Φ×长	总体有效容积（m³）	占地面积（m²）	运行功率（KW）	设计基础荷载（KN/m²）
DMBR-Z25-XG/XF	25	Φ3×6.5	28	30	2.20	50
DMBR-Z40-XG/XF	40	Φ3×8	36	36	2.20	50
DMBR-Z50-XG/XF	50	Φ3×9	42	40	2.75	50
DMBR-Z60-XG/XF	60	Φ3×10	56	44	3.25	40
DMBR-Z80-XG/XF	80	Φ3×13	70	56	3.75	50
DMBR-Z100-XG/XF	100	Φ3×15	81	64	4.50	50

注：单座污水处理量>100m3/d，可以采用模块组合，或根据实际情况进行设计。

说明：

（1）本设备处理量以西南地区乡镇污水为参考，用于处理其它类似污水，需要根据废水水质情况，调整处理量，具体情况可咨询本公司技术部门。

（2）用于处理一般医院废水，设备处理量按生活污水处理量的50%-70%

（3）超出本说明书适用进水水质范围，或水温低于12℃，需要调整处理量，具体情况可咨询本公司技术部门。

4、MBR膜材质选择

Ø PP改性中空纤维膜：使用寿命3-4年

Ø PVDF中空纤维膜：使用寿命5-8年

Ø PTFE中空纤维膜：使用寿命8年以上

5、生物填料选择

XG型：亲水性悬挂填料，比表面积大，使用寿命5-7年，适合于氨氮浓度较高、温度较低的废水；填料更换比较麻烦。

XF型：亲水性悬浮填料，比表面积较小，使用寿命8-10年，适合氨氮浓度低、水温较高的废水；填料更换容易

双膜内循生物反应器采用PLC和触摸屏控制，预留远程端口，可采用GPRS、CDMA远程通讯网络与监控中心双向通信，实现网络化管理。

也可通过移动终端可能在环境数据中心查询包括企业信息、监测点信息、实时监控数据、报警数据、连接状态及历史数据等信息。也可以根据权限对现场设备进行远程操控。

1. 需要提供准确的原水水质资料和处理标准，以供复核反应池负荷；

2. 提供设备放置方式，注明基础相对标高，地上式、地埋式或半地上式；

3.除DMBR-C型，本设备不含集水池（或调节池）、粗、细格栅和污水提升泵；

4. 进入本设备的废水颗粒不宜超过2mm；

5. 根据用户需求，可实行远程自动控制和视频监控；

6. 保修期内本公司提供免费维护服务。
